SiC棚板が低温時に（物理的な力で）割れたのか、焼成時の高温時に（ヒートショックで）割れたのかは破断面の光沢度で判断できるという記事は以前掲載しましたが、更に突っ込んで、その割れがヒートカーブ中の昇温時か降温時かの判断ができるのかどうかの検証です。
焼成最高温度1300℃等でもSiC棚板がヒートショックで割れるのは赤熱状態より低温の800℃以下の温度帯です。仮に800℃くらいの温度ではSiC棚板破断面は酸化されない＝つや消しにならないという事であれば、判断面がつや消しになったのは一度それ以上の温度にさらされたという事になり＝昇温時の割れという事になります。

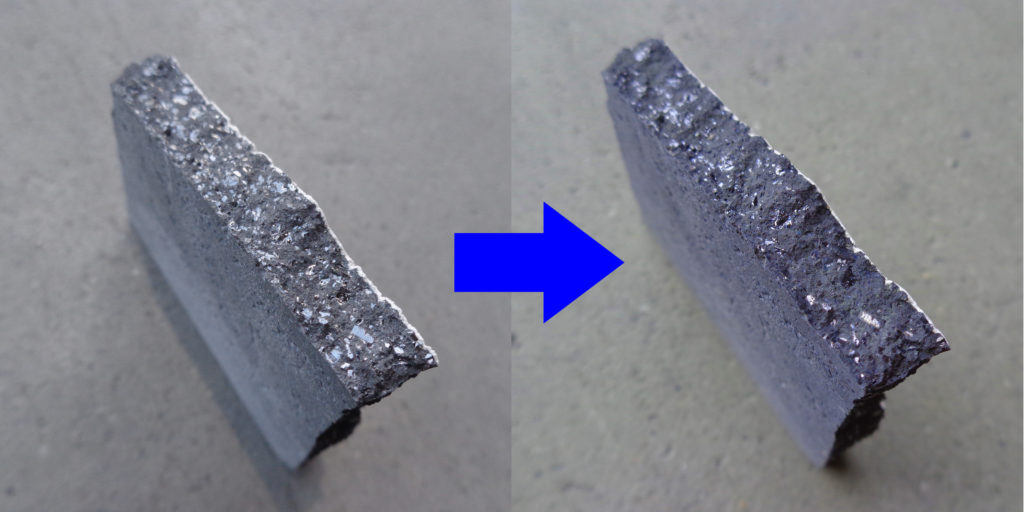

下の写真は常温で物理的に割ったSiC棚板（左）を800℃の素焼の炉に入れた結果（右）です。
見ての通り、破断面が酸化されつや消しになりました。この結果、降温時のヒートショック（冷め割れ）でも破断面がつや消しになりうるという事で、結論としては「破断面が酸化されつや消しになっている場合は高温時に割れた事は判っても、昇温時の割れか降温時の割れかの区別はつかない」という事になります。
